Aktuelle Rechner werden von den Herstellern ja mit vorinstallierem Windows 8 ausgeliefert. Dabei ist auch die Festplatte durch den OEM-Hersteller vorpartitioniert. Wer als Nutzer seine Daten auf einem separaten, logischen Laufwerk ablegen oder ein zweites Betriebssystem installieren möchte, kommt um eine Neupartionierung nicht herum. Das das durchaus kräftig in die Hose gehen kann, erlebe ich täglich in Form von Foreneinträgen, Mails- oder Kommentareinträgen hier im Blog. Momentan habe ich ja einen Medion PC MD 8380 als Testsystem herumstehen, welches die Tage wieder an den Hersteller zurückgeht. Daher möchte ich mich noch der Frage widmen, die vielleicht einige Benutzers bewegt: Kann ich eigentlich Windows 8-Rechner von Medion problemlos umpartitionieren, oder wird es dort Probleme geben?
Anzeige
Eigentlich sollte man ja keine Probleme mit haben: Einfach die Datenträgerverwaltung angeworfen und dann fleißig umpartitioniert. Kann aber böse in's Auge gehen, wie die aus aktuellem Anlass entstandene Artikelreihe zur UEFI-/GPT-Partitionierung [a] zeigt. Bei Samsung ist es z.B. so, dass der Rechner bei Änderung der Partitionsstruktur nicht mehr bootet und einige Leute die Systeme zur kostenpflichtigen Reparatur an den Samsung-Support schicken mussten.
Bei Lenovo Systemen sollte man möglichst nicht die versteckte OEM-Partition mit den Recovery-Daten anfassen oder gar löschen. Man kann deren Partitions-ID anpassen, so dass ein Zugriff auf den Inhalt dieser OEM Partition möglich wird. Dieses kann aber schon dazu führen, dass das OEM Recovery nicht mehr funktioniert. Auch ein Zurücksetzen der Partition-ID oder gar eine Neu-Partitionierung der HDD behebt das Problem leider nicht mehr.
Unschön ist auch, dass viele OEMs keinen Windows 8–Installationsdatenträger beilegen. Hat man sich das System mit der Partitionierung ruiniert, ohne zuvor eine Systemreparaturdisk oder ein Wiederherstellungslaufwerk (USB-Stick mit Windows PE) erstellt zu haben, geht nix mehr. Wie solche Datenträger erstellt werden, habe ich vor einiger Zeit in den Beiträgen [o, p] beschrieben.
Mustergültiges bei Medion!
Gleich vorweg: Bisher verhält sich Medion bezüglich seiner Windows 8-OEM-Systeme mustergültig. Es ist ein Windows 8-Installationsdatenträger als DVD dabei, so dass man im Notfall die Maschine wieder booten und Windows 8 neu installieren kann. Was sicherlich einige PC-Käufer bei Lidl, Hofer, Aldi und was weiß ich noch, freuen wird bzw. "den Arsch" retten kann.
Aber die Entwickler bei Medion scheinen bei den bisherigen Windows 8-OEM-Konfigurationen noch mehr Weitblick bewiesen zu haben. In nachfolgendem Screenhot ist beim Datenträger 0 die Partitionierung der Medion-Festplatte zu sehen.
Anzeige

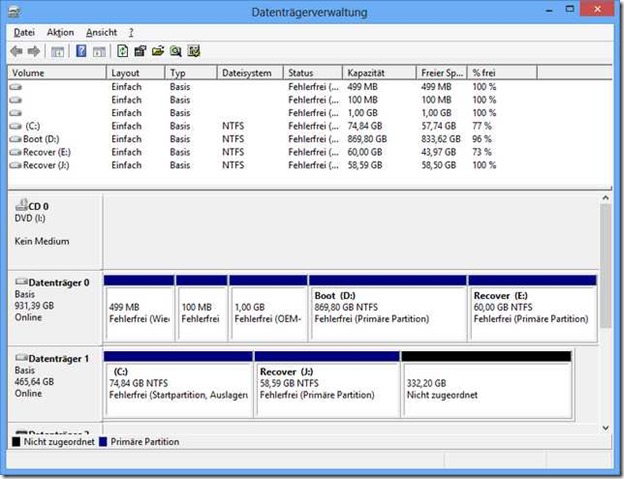

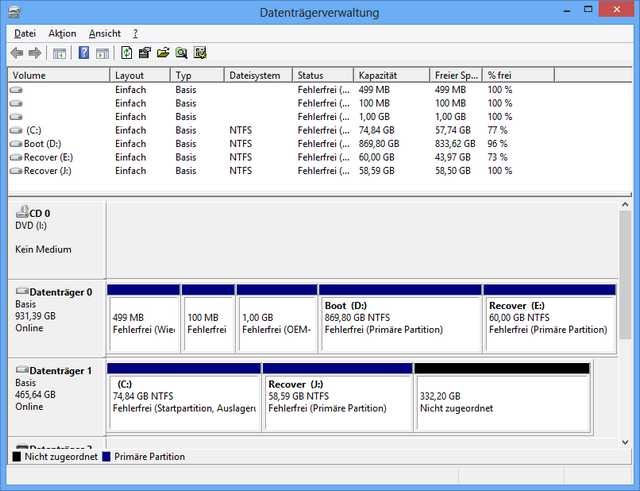

Dieses Partitionierungsschema gilt nach meinen Informationen für alle Medion-Systeme mit UEFI-Hardware, die ab 2013 mit Windows 8 ausgeliefert werden.
Die 499 MByte Wiederherstellungspartition enthält ein Windows PE und ist für normale Benutzer nicht zugreifbar. Daran schließt sich die 100 MByte große EFI-Startpartition an, die im FAT32-Dateisystem formatiert ist und die UEFI-Startdateien enthält. Auch diese Partition ist nicht einsehbar. Die 1 GByte OEM-Partition ist ebenfalls gesperrt und dient wohl für Verwaltungszwecke (Recovery-Funktion). Die MSR-Partition von 128 MByte wird wohl in der Datenträgerverwaltung nicht angezeigt.
Relevant sind nur die beiden mit Boot und Recover bezeichneten Partitionen, denen auch ein Laufwerksbuchstabe zugeordnet ist. Beide Partitionen tauchen als logische Laufwerke im Explorerfenster auf. Die mit Boot gekennzeichnete Partition umfasst das Windows 8-Laufwerk, während auf der mit Recover bezeichneten Partition die Recovery-Umgebung sowie die Treiberdateien gespeichert sind. Leitet man an Medion-Systemen ein Recovery durch Drücken der Funktionstaste F11 beim Booten ein, liest die Recovery-Funktion den Inhalt der install.wim-Datei aus dem Ordner D:\Recover zurück und kopiert den Inhalt auf die Partition Boot.
Umpartitionieren, mit wenigen Handgriffen möglich!
Wer eine 900 GByte Festplatte oder mehr im Rechner hat, kommt vielleicht auf die Idee, dass eine separate Datenpartition keine schlechte Idee wäre. Oder man versucht, weitere Betriebssysteme in zusätzlichen Primärpartitionen zu installieren. Bei UEFI-Systemen kommt ja die GPT-Formatierung der Festplatte zum Tragen, so dass bis zu 128 Partitionen möglich sein sollten.
1. Es reicht dazu, auf dem Windows-Desktop die Tastenkombination Windows+x zu drücken und den Kontextmenübefehl Datenträgerverwaltung anzuwählen (oberhalb der roten Pfeile sichtbar).

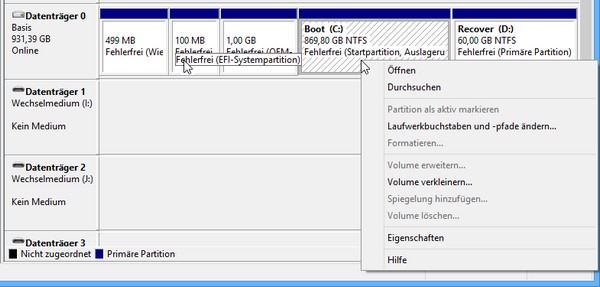

2. Anschließend wählt man die Partition Boot des Windows-Datenträgers mit der rechten Maustaste an und klickt auf den Kontextmenübefehl Volume verkleinern.

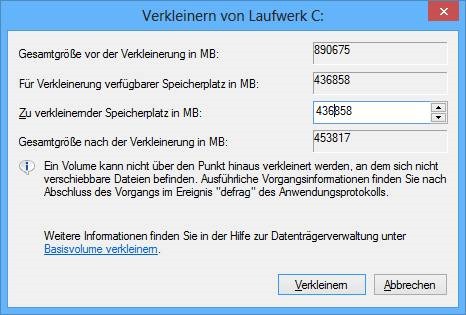

3. In einem Dialogfeld kann man nun wählen, um wieviele MByte die Partition reduziert werden soll.
Beachten Sie dabei, dass die Datenträgerverwaltung in den meisten Fällen keine beliebig großen Werte beim Verkleinern zulässt, sondern irgendwo eine Grenze zieht. Obwohl noch rechnerisch genügend freier Speicherplatz vorhanden sein müsste, lässt sich die Windows 8-Partition nicht weiter verkleinern. Ich habe die Gründe vor einigen Jahren mal im Beitrag Wenn Vista beim Verkleinern/Vergrößern der Partition patzt … beschrieben. Sie können die dort genannten Maßnahmen zur Abhilfe probieren. Oder Sie greifen gleich zu einem Partitionierungstool wie dem Paragon Festplatten Manager 12 für Windows 8. Mit diesem Tool konnte ich die Windows 8-Partition weiter verkleinern – der Partition-Manager des Programms kann Bereiche der Festplatte verschieben. Nachfolgend ist das Partitionierungsschema nach dem Verkleinern der Windows-Partition mit Bordmitteln zu sehen
4. Anschließend klicken Sie den nicht partitionierten Bereich (als "Nicht zugeordnet") mit der rechten Maustaste an und wählen im Kontextmenü den Befehl Neues Volume.
5. Ein Assistent führt Sie in mehreren Dialogfeldern durch die Schritte zum Anlegen der neuen Partition bzw. des Volumes.
Legen Sie im Assistenten die Größe des logischen Laufwerks und dessen Formatierung (FAT32 oder NTFS) fest. Auf diese Weise können Sie mehrere logische Laufwerke im freigegebenen Bereich einrichten.

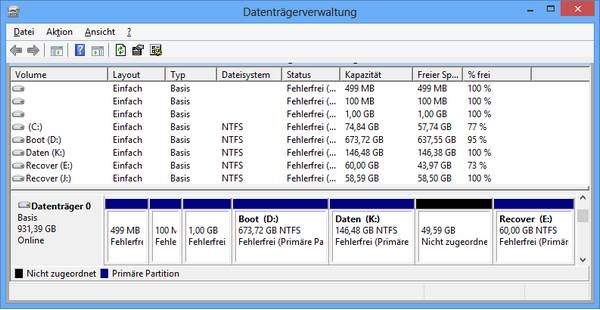

Hier habe ich ein weiteres Laufwerk K: zur Aufnahme von Daten zugewiesen und es liegt noch ein zusätzlicher, nicht zugeordneter Bereich von 50 GByte vor. Nachfolgend ist eine weitere Partitionierung zu sehen, bei der ich das Windows-Laufwerk mittels des Paragon Festplattenmanager 12 auf 250 MByte reduziert und dann zwei weitere Partitionen angelegt habe.
Ich habe anschließend die Probe auf's Exempel gemacht. Der Medion PC ließ sich einwandfrei booten und ich konnte auch problemlos ein Recovery auf die nun verkleinerte Windows 8-Partition durchführen.
Solange nicht die Recovery-Partition, die Boot-Partition komplett oder die anderen OEM-Partitionen gelöscht wurden, kann der Anwender die Partition Boot verkleinern und den frei gewordenen Bereich neu partitionieren, ohne Kollateralschäden befürchten zu müssen. So stelle ich mir eine benutzergerecht konzipierte Lösung vor. Im Vergleich mit dem Samsung-Schlamassel kann ich an dieser Stelle nur sagen "Klasse gemacht, Medion".
Ähnliche Beiträge:
a: Windows 8 UEFI-/GPT-Partitionierung enträtselt – Teil I
b: Windows 8 auf UEFI-/GPT-Hardware – Teil II
c: Windows 8 UEFI-/OEM-Partitionierung – Teil III
d: Partitionierung, (k)ein Buch mit 7 Siegeln?
e: Was steckt hinter der Medion OEM-Partition?
f: Partition gelöscht, Windows 7 bootet nicht mehr
g: Partitionsprobleme mit der Datenträgerverwaltung
h: Vorsicht, Partitionierungsfalle bei Windows 8 – Teil 1
i: Dynamischen Datenträger in Basisdatenträger konvertieren – Teil 2
j: Medion PC MD 8380 im Test …
k: Kein Netzwerkzugriff auf Medion Windows 8-Systeme?
l: Seagate SSHD Hybrid-Festplatte angetestet
m: Medion-Win 8-Systeme: Features werden konfiguriert-Lösung
n: Wenn Vista beim Verkleinern/Vergrößern der Partition patzt …
o: Paragon Festplatten Manager 12 für Windows 8
o: I Windows PE: Reparaturdatenträger erstellen
p: III: Wiederherstellungslaufwerk mit Win RE erstellen
Anzeige
Nachtrag: Und hier gibt es noch einige Informationen zur Partitionierung bei einem HP-System.
